  • 2819沉板侧按防水开关
  • 商品编号: 1TS035A
  • 材质: 底座(材质:LCP)、端子(材质:黄铜-Ag)、弹片(材质:SUS301-Ag),按钮 (材质:LCP)、盖板(材质:黄铜-Ag)
  • 适用范围: 免软板手机、智能眼镜、智能手表、电子书、5G/AR设备、医疗仪器、智能穿戴

  •  型号   规格  PDF图纸规格  3D图纸
     1TS035A-XXXX-0650A-CT  2.8*1.9沉板侧按防水按键
     -  -




1、激光工艺焊接封装,产品牢固美观,无涂胶流延。



2、通过接点熔接密封结构实现了开关的高可靠性(IP67同等级别的防尘、防水性能)



3、核心零件弹片为自制,全部零件均为厂内自制,全自动化生产,全过程控制,实现了兼具小型化和使用30万次的长寿命

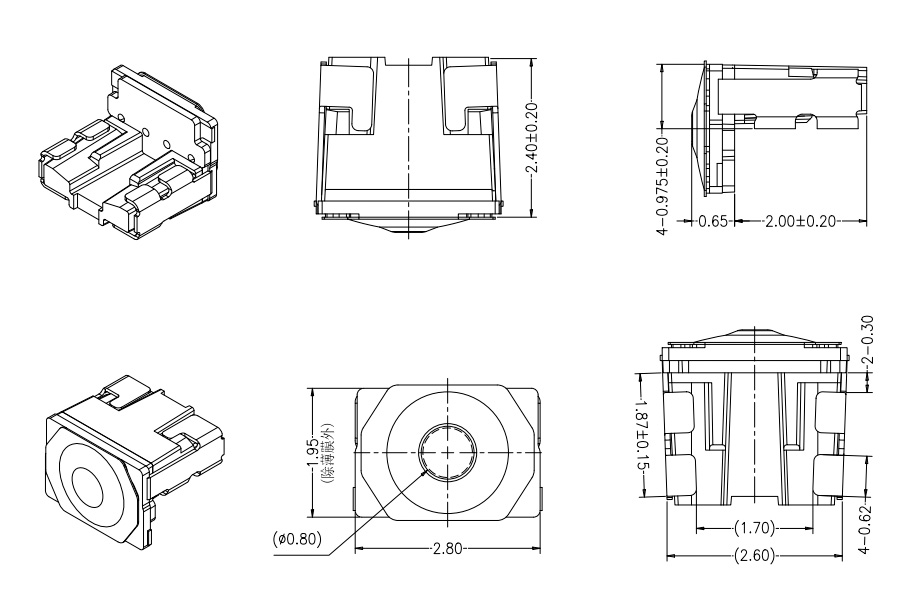

4、产品外形尺寸2.8*1.95*2.65mm,沉板结构,高出线路板0.65mm符合业界超薄超小型特色,同时具有laser特点 。



5.力度(160gf/240gf)、寿命30万可定制



6.无禁焊区域,领先国际同行



参考竞品信息:


1、松下EVPAVAA1A系列; 圜达 T1C2QR T1C3QR系列;西铁城LS185H2DE-T/ LS185H4DE-T 系列









项目 内容
订货产品号 1TS035A
型号 1TS035A
类型 1TS035
外观尺寸 (LxW) (mm) 2.8mm×1.95mm
外观尺寸 (H) (mm) 2.65±0.1mm
离安装面高度 (mm) 0.65±0.1mm
操作方法 侧按沉板型
焊接对应 回流焊
实装型 表面安装
额定 DC 12V/50mA
接触电阻 (mΩ以下) 500mΩ max.
绝缘电阻 (MΩ以上 at 100V DC) DC100V 60S  100MΩ min.
耐电压 AC250V(50~60HZ) 60S min.
振动 10ms 以下 (ON, OFF)
操纵力矩 160gf/240gf
行程种类 短行程
行程 (mm) 0.13±0.05mm
使用寿命 30万次
保护构造 IP67
使用温度范围 –40℃~+90℃
保存温度范围 –40℃~+90℃
包装形式 模压带包装 (盘卷包装)
最小包装数量 6000PCS/盘
